コンクリート中性化の恐怖！鉄筋腐食と爆裂の真相【2026最新】

街を歩けばどこにでもある鉄筋コンクリート造の建物。半永久的に頑丈であり続けると信じられがちですが、目に見えない躯体の深部では、大気中の気体によって骨組みが蝕まれる「静かなる劣化」が着実に進行しています。その最大の引き金となる現象が、コンクリートの中性化です。

建設後数十年が経過したマンションや商業ビル、橋梁などのインフラでは、外見上は健全に見えても内部で鉄筋が腐食し、ある日突然外壁が崩落する危険性を孕んでいます。2026年現在、高度経済成長期からバブル期にかけて建設された膨大な建築ストックが耐用年数の分岐点を迎えるなか、中性化のメカニズムと最新の対策を知ることは、資産価値と人命を守るための必須知識と言えます。

📌 【この記事の重要ポイントまとめ】

• 要点1：中性化の本質はコンクリート強度の低下ではなく、強アルカリ性を失うことで内部鉄筋の防食被膜が破壊され、体積膨張による「爆裂」を引き起こす点にある。
• 要点2：中性化の速度は「かぶり厚さ」と二酸化炭素濃度、水セメント比に左右され、都市部や幹線道路沿いでは想定以上のスピードで進行するリスクがある。
• 要点3：2026年の最新技術では、従来のハツリ補修に加え、亜硝酸リチウム注入工法や高機能表面被覆による延命化が主流となり、早期の予防保全が改修費を劇的に抑える。

【崩落の恐怖】頑丈なはずのコンクリートが脆くなる一体なぜ？鉄筋腐食のメカニズム

「コンクリート自体が砂のようにポロポロと崩れていく」――多くの人が中性化に対してこのような誤解を抱いています。しかし、構造力学および材料学の観点から見ると、中性化が真に恐ろしい理由はコンクリート自体の強度低下ではありません。骨組みである内部の鉄筋を錆びさせてしまうことにこそ、構造破壊の本質があります。

コンクリートは打設直後、セメントの水和反応によって生じる水酸化カルシウム（Ca(OH)₂）の影響で、pH12〜13という強いアルカリ性を示します。鉄は通常、空気中の水分と酸素に触れれば容易に酸化して錆びてしまいますが、強アルカリ性の環境下では表面に厚さ数ナノメートルの極めて緻密な「不動態皮膜」を形成します。この皮膜がバリアとなり、内部の鉄筋は半永久的に錆びない状態に保たれているのです。

ところが、大気中には約0.04%（都市部では局所的により高濃度）の二酸化炭素（CO₂）が存在します。この二酸化炭素がコンクリート表層の微細な細孔から侵入し、内部の水酸化カルシウムと化学反応を起こします。

【炭酸化の化学反応式】
Ca(OH)₂ ＋ CO₂ → CaCO₃（炭酸カルシウム）＋ H₂O

アルカリの源であった水酸化カルシウムが中性の炭酸カルシウムへと変化することで、コンクリートのpHは徐々に低下します。中性化領域が内部へと進展し、鉄筋周辺の環境がpH10.5前後を下回った瞬間、不動態皮膜が破壊されます。そこへ微細なひび割れから水分と酸素が供給されると、鉄筋の酸化、すなわち激しい錆が発生するのです。

鉄は錆びると、元の体積の約2.5倍にまで膨張します。硬いコンクリートで四方を囲まれた鉄筋が膨張すれば、内部から猛烈な内圧（膨張圧）がかかります。その結果、コンクリートに放射状のひび割れが走り、やがて表層のコンクリートを押し割って剥落させる「爆裂現象」へと発展します。外壁タイルの落下事故やバルコニー下端の崩落事故の多くは、このプロセスが放置された末に引き起こされているのです。

中性化のスピードを決定づける原因と計算式｜二酸化炭素濃度と環境リスク

コンクリートの中性化は、建物を建てたその日から外側から内側へと一定の法則に従って進行します。土木・建築分野において、進行予測の基本として用いられるのが以下の「ルート則（中性化速度の予測式）」です。

t ＝ (x / A)² 　あるいは 　x ＝ A√t
（x：中性化深さ [mm]、t：経過年数 [年]、A：中性化速度係数）

中性化速度係数（A）は、建物の立地条件や施工品質によって大きく変動します。この係数を押し上げる最大の要因は、コンクリート調合時における「水セメント比（W/C）」の高さです。水セメント比が高いコンクリートは施工性が良い反面、乾燥後に内部の毛細管空隙が多くなり、二酸化炭素の侵入経路を無数に作ってしまいます。十分な締め固めが行われていない施工不良や、初期養生期間の水分不足も組織を多孔質にし、中性化を加速させます。

外部環境も見逃せません。中性化反応は、コンクリート内部の湿度が相対湿度50〜70%の乾燥状態で最も活発になります。雨水に完全に水没している環境では二酸化炭素の拡散が遮断され、逆に絶乾状態では水酸化カルシウムが溶解しないため反応が進みません。つまり、日本国内の都市部で雨風が直接当たらない立体駐車場の内部や、軒下、日当たりの良い南面外壁などは、皮肉にも中性化が最も進みやすい絶好の環境となってしまいます。

さらに、交通量の多い幹線道路沿いや工場地帯では、排気ガスによる高濃度の二酸化炭素および硫黄酸化物にさらされ、一般的な住宅街と比較して中性化速度係数が1.5倍近くに跳ね上がる現場も珍しくありません。

ここで生命線となるのが「かぶり厚さ」です。かぶり厚さとは、コンクリートの表面から内部鉄筋の外周までの最短距離を指します。建築基準法施行令第79条や日本建築学会のJASS 5基準では、柱や耐力壁で30〜40mm以上の確保が義務付けられています。仮に中性化速度係数が高くても、かぶり厚さが十全に確保されていれば鉄筋に到達するまでの時間を稼げますが、施工時の鉄筋のズレやかぶり不足が存在した場合、築20年足らずで鉄筋腐食が始まってしまうケースすらあります。

【実態検証】築45年マンションの大規模修繕現場で目撃した「見えない崩壊」

「外壁塗装を数年前にやり直したばかりだから、うちはまだ大丈夫だと思っていた」――。これは、都内にある築45年のSRC造マンションの大規模修繕委員会で、理事長が深いため息とともに語った現場の実態です。

このマンションでは、日常点検において目立つひび割れや漏水が確認されておらず、住民の多くは建物の健康状態を信じて疑っていませんでした。しかし、長期修繕計画の見直しに伴い専門機関が実施した詳細診断で、衝撃的な数値が突き付けられました。

共用廊下の梁やバルコニーの手すり壁など複数箇所からコア（円柱状のコンクリート片）を採取し調査したところ、中性化深さは平均で38mmに達していました。設計上のかぶり厚さは40mmでしたが、当時の施工誤差により実測では32〜35mmしかない箇所が散見され、すでに中性化前線が主筋の背面にまで完全に貫通していたのです。

テストハンマーによる打診を行うと、外見上は塗膜で覆われて平滑に見えた外壁から、鈍く濁った「ポコポコ」という内部浮きを示す異音が響き渡りました。塗膜を剥がして斫（はつ）ってみると、内部の主筋は赤錆に覆われ、層状に剥がれ落ちる「層状剥離」を起こしていました。鉄筋の有効断面積は設計値から25%以上も減少しており、地震時の揺れに耐えられる状態ではなかったのです。

SNSやネット掲示板上では「外壁にクラックがなければ大規模修繕は延期して積立金を節約できる」という安易な言説が散見されます。しかし、中性化は無傷に見える平滑な表面の奥で、音もなく進む性質を持っています。目に見えるクラックや錆汁の流出が発生した段階では、すでに躯体内部は深刻な末期症状に陥っているという現実を直視しなければなりません。

【2026年最新基準】調査・診断方法と補修工法の徹底比較

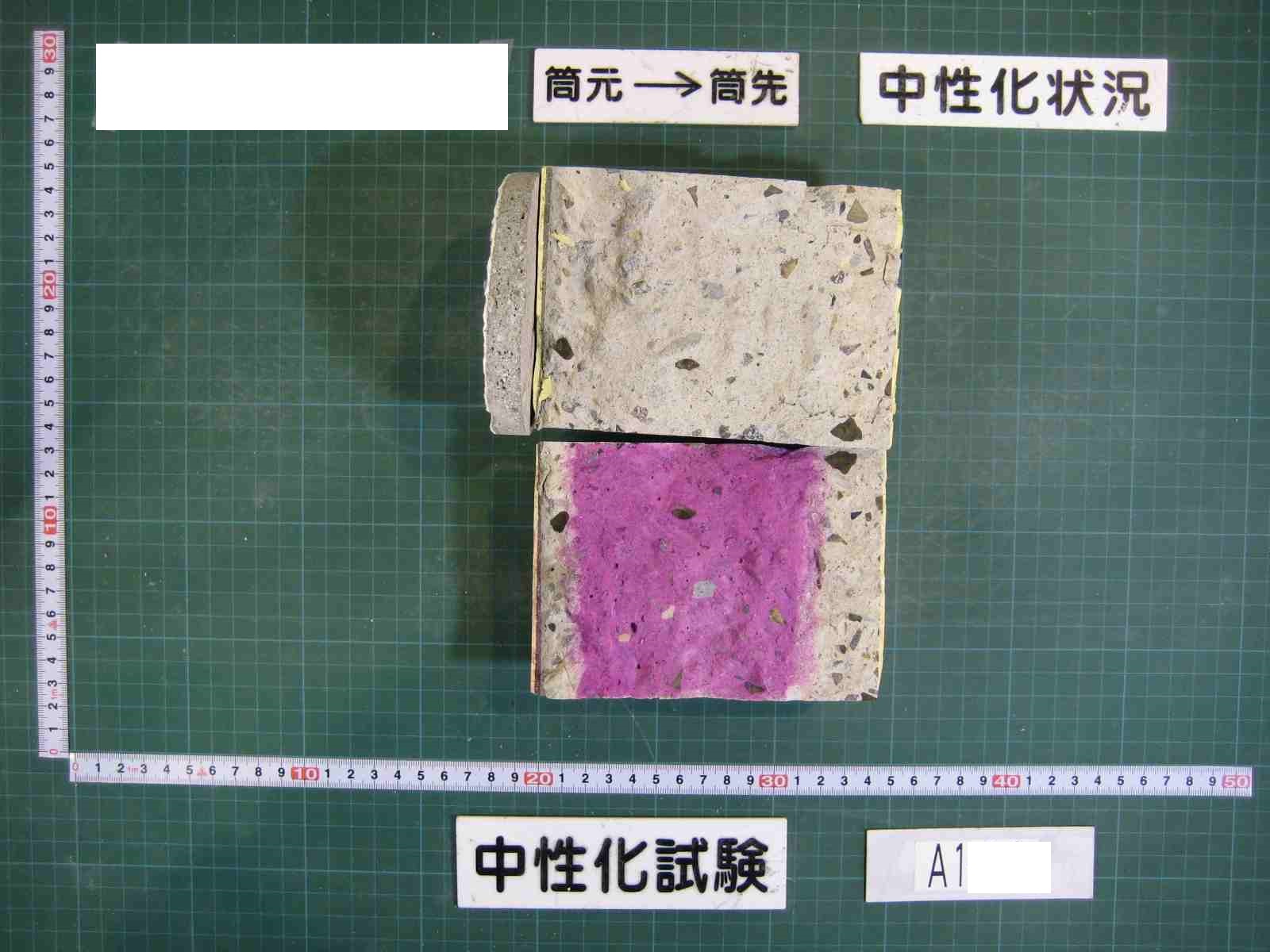

中性化の進行度合いを把握するための調査手法として、建築・土木現場で最も信頼されている標準試験が「フェノールフタレイン溶液試験（JIS A 1152）」です。削孔した粉末やコア供試体の割裂面に1%濃度のフェノールフタレイン溶液を噴霧します。アルカリ性が残っている未中性化領域は鮮やかな赤紫色（アザレア色）に呈色する一方、中性化した領域は無色透明のまま変化しません。この境界線から表面までの距離をノギスでミリ単位測定し、かぶり厚さに対する残存アルカリ深さを判定します。

診断結果に基づき、適切な工法を選定する必要があります。2026年現在の維持管理実務において採用されている主要工法を比較したデータが以下となります。

2026年現在のコンクリート維持管理基準では、事後保全（壊れてから直す）から予防保全（壊れる前に遮断する）への完全なシフトが打ち出されています。鉄筋腐食が進む前に「表面被覆工法」で二酸化炭素の侵入を止めるか、あるいは中性化前線が達していても「亜硝酸リチウム注入工法」で不動態皮膜を再生させることが、長期的な修繕コストを最小化する定石となっています。

一般に知られていない盲点と耐震性への隠れた脅威

中性化の進行を巡る議論において、見落とされがちな盲点が「建物の耐震性能との密接な関係」です。

耐震診断や耐震補強工事において、構造計算は「設計基準強度通りのコンクリート」と「設計通りの断面積を持つ健全な鉄筋」が存在することを前提として算出されます。しかし、中性化による爆裂や腐食が進むと、柱や梁の主筋を取り囲む帯筋（スターラップやフープ）が錆びて破断するリスクが生じます。

帯筋は、地震時にコンクリートが外側に弾け飛ぶのを拘束し、粘り強さ（靭性）を担保する極めて重要な部材です。かぶり厚さが薄い外周部の帯筋が腐食破断していると、大地震の初期段階で柱が剪断破壊（バキリと折れるような脆性破壊）を起こし、想定された耐震安全率を大幅に下回る崩壊に至る危険性があります。どれほど高価な耐震ブレースを後付け設置しても、取り付く既存躯体の内部が中性化でボロボロになっていれば、その補強効果は根底から覆されてしまうのです。

また、「コンクリートの寿命は一律60年」という言説も正確ではありません。適切な環境下で二酸化炭素の侵入が遮断されていれば、ローマン・コンクリートのように数百年単位で持たせることも工学的には可能です。逆に、定期的な外壁保護を怠り中性化を放置すれば、築30年台で構造限界に達することもあります。建物の寿命を決めるのは経過年数そのものではなく、「鉄筋が健全なアルカリ環境に守られ続けているかどうか」という一点に尽きます。

【プロの結論】おすすめできる人・慎重になるべき人の判断基準

マンション管理組合の役員や不動産オーナーは、自らの建物が置かれた状況に応じて明確な判断を下す必要があります。中性化対策において「今すぐ専門業者による詳細診断を発注すべきケース」と「定期点検の経過観察で済むケース」の線引きは以下の通りです。

【即座に詳細調査・補修へ踏み切るべき条件】

• 築30年以上が経過しており、直近12年以上外壁の全面塗装・防水改修を行っていない。
• 幹線道路沿い、立体駐車場、高架下など二酸化炭素濃度が高い環境に建っている。
• 外壁やバルコニーの天井部分に、赤茶色の錆汁が染み出したひび割れが1箇所以上目視できる。
• 打診検査で「コンクリートの浮き」が複数指摘されているが、原因究明を後回しにしている。

【現状維持・通常の定期点検で様子見が可能な条件】

• 新築時または前回の修繕で、透湿防水性および遮炭酸性能の高い高耐候性塗膜（フッ素・無機系）が施工されている。
• 築20年未満であり、非破壊検査やフェノールフタレイン試験で残存かぶり厚さが20mm以上確認されている。
• 定期的な目視・打診点検の記録が台帳管理されており、クラックの幅が0.2mm未満（ヘアクラック）に収まっている。

【コンクリート 中 性 化】に関するよくある質問（FAQ）

Q1：コンクリートが中性化すると、コンクリートそのものがボロボロに崩れるのですか？
A1：いいえ、中性化そのものでコンクリートが砂のように崩れることはありません。中性化（炭酸化）によって炭酸カルシウムが生成されると、微細な空隙が埋まるため、短期的にはコンクリート自体の圧縮強度がわずかに上がる現象すら見られます。本当の危険は、アルカリ性が失われて内部の鉄筋が錆び、体積膨張によってコンクリートを内側から破壊する「爆裂」にあります。

Q2：築年数が浅い建物でも中性化は起こりますか？早める原因は何ですか？
A2：条件が悪ければ築10〜15年程度でも深刻な中性化が進むことがあります。主な原因は、施工時の「水セメント比の過大（水を多く混ぜすぎた粗悪なコンクリート）」、「締め固め不足による多孔質化」、そして「型枠の精度不良によるかぶり厚さ不足」です。また、交通量の多い幹線道路沿いや排気ガスが滞留しやすい屋内駐車場では、外部環境の影響で中性化が通常の数倍の速度で進みます。

Q3：DIYや市販の補修材で中性化を食い止めることは可能ですか？
A3：軽微なヘアクラックを市販のエポキシ樹脂やセメント系パテで埋める一時的な止水措置は可能ですが、根本的な中性化の停止は困難です。中性化が鉄筋周辺まで達している場合、内部の錆を除去してアルカリ性を回復させる（または防錆剤を浸透させる）専門処置を行わなければ、内部で錆が進行し続けます。鉄筋の露出や浮きが見られる場合は、DIYで蓋をするのではなく、プロの診断士によるハツリ・防錆処理・断面修復が不可欠です。

まとめ：今後の動向と失敗しないための判断基準

2026年、日本の不動産市場およびインフラ管理は、スクラップ＆ビルドの時代から「良質なストックをいかに長寿命化させるか」という局面へ完全に移行しました。国土交通省の維持管理ガイドラインにおいても、中性化や塩害を早期に検知し、ライフサイクルコスト（LCC）を低減させる予防保全が強く推奨されています。

鉄筋コンクリート造の建物を所有・管理する上で最も避けるべきは、「ひび割れが見えないから問題ない」「修繕積立金が足りないから次回に回そう」という正常性バイアスによる判断の先送りです。爆裂現象が顕在化してから慌ててハツリ補修を行えば、予防段階で表面被覆や浸透補修を行う場合の3倍から5倍以上の修繕費用が吹き飛ぶことになります。

まずは築年数とかぶり厚さのリスクを正しく把握し、適切なタイミングでフェノールフタレイン試験をはじめとする専門診断を取り入れること。目に見えないコンクリートの深部でいま何が起きているのかを科学的に把握することこそが、大切な資産と居住者の安全を守り抜く唯一の防壁となります。 （出典: コンクリート 中 性 化（Yahoo!ニュース））
